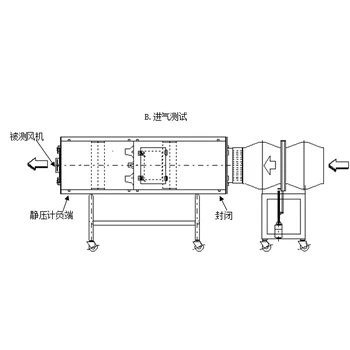

空气动力性能及换气扇风量试验装置
空气动力性能及换气扇风量试验装置
试验满足标准:
家用和类似用途的交流换气扇及其调速器GB/T14806-2017
工业通风机用标准化风道性能试验，GB/T1236-2017
家用吸油烟机 性能测试方法EC 61591:1997+A1:2005、EN61591 :1997+A1:2006+A2:2011。
本装置依据IEC61591-2005和GB/T 1236-2000 的要求。适用油烟机( 带内部鼓风机的抽油烟机、B带内部鼓风机的循环空气抽油烟机、C带有室内使用的外部鼓风机的抽油烟机、D 外部使用鼓风机的吸油烟机)的风量和空气动力性能测量。可做大风量为 26m³/min，风压大为 900Pa 的油烟机和换气扇。可测量被测器具的空气流量、风压(静压差)等性能指标，以及选择测试环境温度和环境气压。
一、 系统概述
该测试系统运用智能工控集成系统控制，大尺寸电脑显示及操作，自动测量、记录以及自动打印试验报告，并可分析试验结果和测试数据，以满足产品开发、生产的需要。
该测试系统可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。按照附录A的方法进行试验，器具在额定电压，额定频率下，以高转速挡运转，其明示值应符合表1规定：
表1 空气性能限定值
指标名称 | 限定值 |
大全压效率% | ≥19 |
工作风量m³/min | ≥7 |
二、 测试原理及布局
本方案采用吹风式测试模式，根据设定风量自动开启喷嘴组合，通过变频器无极调节辅助风机的频率来控制风量；风室中间由均流孔板、喷嘴、启动执行机构及喷嘴板构成；风室接口尺寸为 600mm×600mm。本系统通过测量喷嘴前后压差自动计算风机风量。本设备运行时，开启新风机性能试验装置，通过控制风室喷嘴开合组合以及变频装置电流频率来控制辅助风机的风量，通过微压计测量对应风量下的静压，从而得到被测风机风量和风压的对应数据，绘制风量和风压曲线图。
